Internet de les coses amb ESP32 i ESP8266

Controlem l'encesa d'un LED amb MQTT

En aquest exemple controlarem l'encesa del LED de la placa des d'una aplicació mòbil fent servir MQTT. En aquest cas, a més del programa del microcontrolador, ens caldrà configurar l'aplicació per poder fer la interacció. El programa del microcontrolador seria el que surt a continuació i que més endavant comentarem.

// Està parcialment basat en programes de Demetrio Pina i Fábio Souza
#include <SPI.h>    // Carreguem la biblioteca SPI
#include <WiFiNINA.h>    // Carreguem la biblioteca WiFiNINA
#include <PubSubClient.h>   // Biblioteca per a MQTT
#define LED 6    // pota on hi ha el LED

const char idXarxa[] = "xarxa-wifi";    // Nom del punt d'accés
const char contrasenya[] = "contrasenya-wifi";    // Contrasenya de connexió
const char servidor[] = "broker.mqtt-dashboard.com";    // Contrasenya de connexió
WiFiClient clientwifi;   // Client Wi-Fi
PubSubClient client(clientwifi);    // Client MQTT

void connecta_xarxa() {
  delay(1000);
  Serial.print("Connectant a la xarxa ");
  Serial.println(idXarxa);
  WiFi.begin(idXarxa, contrasenya);
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.print(".");
  }
  Serial.print("Connectat!");
  Serial.print("Adreça IP: ");
  Serial.println(WiFi.localIP());
}
// Aquesta funció s'executarà automàticament quan es detecti un canvi
void callback(char* topic, byte* payload, unsigned int length) {
  char rebut = (char)payload[0];
  Serial.print("Comanda rebuda: ");
  Serial.println(rebut);
  if (rebut == '0'){
    digitalWrite(LED, LOW);  // Apaga el LED
    Serial.println("Apaguem LED");
    client.publish("oba_estat_LED", "LED\napagat");  // el \n és un salt de línia
  } else if (rebut == '1'){
    digitalWrite(LED, HIGH);  // Apaga el LED
    Serial.println("Encenem LED");
    client.publish("oba_estat_LED", "LED\nencès");  // el \n és un salt de línia
  } else {
    Serial.println("Valor incorrecte");
  }
}
void connecta_mqtt() {
  while (!client.connected()) {
    Serial.println("Connectant al servidor MQTT");
    if (client.connect("oba_mqtt")) {
      Serial.println("Connectat!");
      client.subscribe("oba_accio_LED");
    } else {
      Serial.println("Ha fallat la connexió!");
      Serial.print("Resposta = ");
      Serial.println(client.state());
      delay(5000);
    }
  }
}

void setup() {    // Inicialització
  Serial.begin(9600);
  pinMode(LED, OUTPUT);
  connecta_xarxa();
  client.setServer(servidor, 1883);
  client.setCallback(callback);
}

void loop() {    // Programa que es repeteix indefinidament
  if (!client.connected()) {
    connecta_mqtt();
  }
  client.loop();  // Consulta el servidor MQTT
}

Observem que el programa té tres funcions. Una d'elles (connecta_xarxa) serveix per connectar-se al punt d'accés Wi-Fi. Una altra funció (callback) és la que s'executarà automàticament quan es detecti un canvi en el contingut vinculat a l'etiqueta. En aquest cas rebrem un 1 o un 0 i encendrem o apagarem el LED en concordança. Al mateix temps, enviarem l'estat del LED per tal que sigui mostrat a l'usuari de l'aplicació. La tercera funció (connecta_mqtt) fa la connexió amb el servidor MQTT i subscriu l'etiqueta corresponent, que serà la que activi la funció callback.

El programa pròpiament dit és molt senzill. En la inicialització es fa la connexió a la xarxa, la definició del servidor MQTT i la vinculació de la funció callback. En el bucle es comprova que la connexió es mantingui i es va refrescant la lectura de les etiquetes.

Un cop tenim fet el programa per al microcontrolador, cal preparar l'aplicació per tal que es puguin comunicar. En aquesta pàgina podem trobar informació més general sobre l'ús de l'aplicació. Per a aquest exemple en concret, crear un espai per al projecte picant al botó ⊕ i deixant la majoria de paràmetres per defecte. Només haurem d'editar els següents:

Després d'acabar la configuració, picarem sobre la icona

Dins del projecte posarem dos elements. Un botó (switch/button) per encendre i apagar el LED i un text (text) per mostrar l'estat en cada moment. En el cas del botó, els paràmentres que hem de configurar són:

Paràmetre	Exemple	Comentaris
Name	LED
Topic (sub)	oba_accio_LED	L'etiqueta que hem posat al programa
On	1	Text que s'envia quan piquem per encendre
		Icona que es mostra quan piquem per encendre
	◼	Color de la icona que es mostra quan piquem per encendre
Off	0	Text que s'envia quan piquem per apagar
		Icona que es mostra quan piquem per apagar
	◼	Color de la icona que es mostra quan piquem per apagar

Després d'acabar la configuració, picarem sobre la icona

Els paràmentres que hem de configurar al text són:

Després d'acabar la configuració, picarem sobre la icona

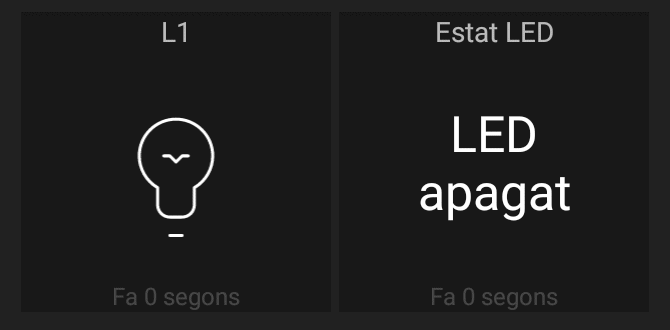

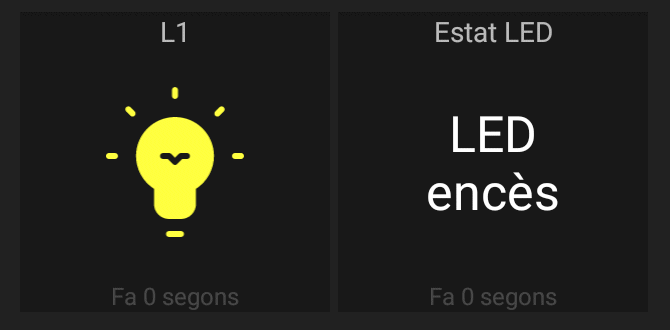

L'aspecte dels botons de l'aplicació serà, segons l'estat del LED, un dels que es mostren a les següents imatges:



Aquesta obra d'Oriol Boix està llicenciada sota una llicència no importada Reconeixement-NoComercial-SenseObraDerivada 3.0.
