Sensor de ritme cardíac

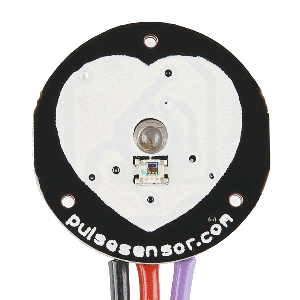

Per poder monitoritzar el ritme cardíac podem fer servir aquest sensor que ens dona un senyal analògic amb una forma aproximada del pols cardíac. Aquest sensor el tindrem connectat a l'entrada analògica A2.

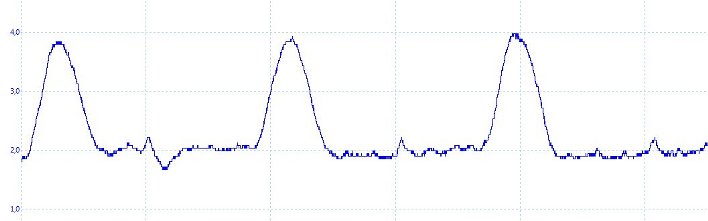

El sensor incorpora un LED i un sensor de llum, a part d'altres elements electrònics. Es coloca sobre el dit (amb una cinta que l'aguanta) o al lòbul de l'orella (amb una pinça). El sensor de llum rep més o menys llum provinent del LED segons el moment del cicle cardíac. El senyal de sortida del sensor és similar al que es mostra a la figura següent. Els valors concrets poden ser diferents segons el ritme cardíac, la tensió d'alimentació i la forma com està col·locat el sensor.

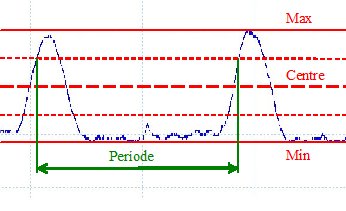

Veiem que, fonamentalment, el senyal té una zona vall i un pols. Ens interessen els polsos. El fabricant, recomana considerar que es passa de pols a vall (o al contrari) en el centre del senyal. Per trobar el centre agafarem el valor màxim i el mínim i cercarem el punt mig, la mitjana. Per evitar problemes causats per petites oscil·lacions, considerarem que el pols comença quan el senyal supera la mitjana entre el centre i el màxim i que acaba quan baixa de la mitjana entre el centre i el mínim. A la següent gràfica s'indiquen els valors que acabem de comentar i, en vermell, el nom de la variable que farem servir per guardar-los. En verd s'indica el període del senyal, que no farem servir.

A continuació presentarem una funció que primer cerca els valors que hem indicat a la imatge anterior (mentrestant Centre = 0) i després compta el nombre de polsos que es produeixen en quinze segons. Amb aquesta dada, calcula les pulsacions per minut, que és el valor que retorna. La funció també encén un LED quan hi ha el pols i l'apaga a la zona vall. Això és útil per veure si tenim el sensor ben posat en el dit. Les variables que emprarem en la funció seran les següents:

A continuació tenim un programa senzill que llegeix les pulsacions i les envia al canal sèrie. La funció que llegeix el sensor també envia els valors de les variables Max, Centre i Min; aquesta informació pot ser útil mentre es fan les proves del programa, després es poden eliminar aquestes línies.

#define LEDPIN 6  // Pota on hi ha el LED de la placa
#define SENSOR A2  // Pota on hi ha el sensor
#define	ValComp	6  // Nombre de repeticions per eliminar soroll

unsigned char Pulsacions = 0;  // Pulsacions per minut

void setup(){
  pinMode(LEDPIN, OUTPUT);
  Serial.begin(9600);
  digitalWrite(LEDPIN, LOW);
}

// Compta els polsos en 15 s i retorna les pulsacions per minut
unsigned char llegir(){
  unsigned int Max = 0;  // Valor màxim del senyal en un període
  unsigned int Min = 4096;  // Valor mínim del senyal en un període
  unsigned int Centre = 0;  // Valor mig del senyal en un període
  unsigned char Polsos = 0;
  boolean Pols = 1;  // Posem a 1 perquè primer hem de trobar una vall
  unsigned long TempsLec = millis();  // Guarda l'instant de la lectura anterior
  unsigned long Temps = millis();  // Guarda l'instant d'inici del procés
  while((millis() - Temps) <= 15000){  // Farem mesures durant 15 s
                                          // a partir del moment en el que trobem el centre
    if((millis() - TempsLec) >= 2){  // Fa una lectura cada 2 ms
      TempsLec = millis();  // Guardem el nou instant
      unsigned int Lectura = analogRead(SENSOR);  // Valor llegit a l'entrada analògica
      if(Centre == 0){  // Estem a la primera fase, buscant el centre
        if(Lectura > Max){
          Max = Lectura;
        }
        if(Lectura < Min){
          Min = Lectura;
        }
        if((millis() - Temps) > 2000){
          Centre = (Max + Min) / 2;  // Ja tenim el valor del centre de l'ona
          Temps = millis();  // Torna a iniciar el temps
          Serial.print("Max = ");
          Serial.print(Max);
          Serial.print("    Centre = ");
          Serial.print(Centre);
          Serial.print("    Min = ");
          Serial.println(Min);
        }
      } else {
        if(Pols){  // Si busquem la vall
          if(Lectura < (Centre + Min)/2){
            Pols = 0;  // Hem trobat la vall
            digitalWrite(LEDPIN, LOW);  // Apaga el LED
         }
        } else {
          if(Lectura > (Centre + Max)/2){
            Pols = 1;  // Hem trobat el pic
            digitalWrite(LEDPIN, HIGH);  // Encén el LED
            Polsos++;  // Afegim un pols
          }
        }
      }
    }
  }
  Polsos = Polsos * 4;
  return Polsos;
}

void loop(){
  Pulsacions = llegir();
  Serial.print(Pulsacions);
  Serial.println(" pulsacions per minut");
  delay(1000);  // Espera 1 segon
}
