Pantalla bicolor Midas
La pantalla Midas MDOB128064WV-YBI és una pantalla bicolor de 128 ⨯ 64 píxels que permet representar text i gàfics senzills. Fa sevir la connexió I2C per comunicar-se amb el microcontrolador.

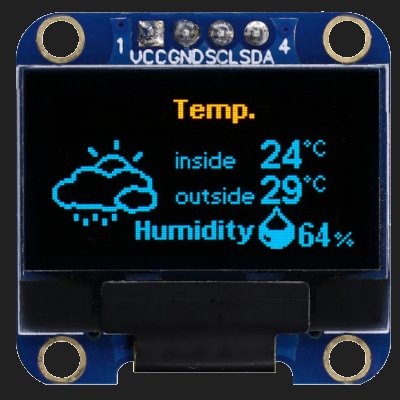

Fotografia: RSLes 16 fileres de píxels de la part superior són de color groc i les altres 48 són de color blau. Això permet, per exemple, posar un títol o una informació amb color groc i la resta amb color blau.
La gestió de la imatge a la pantalla la fa el xip SSD1306, un controlador d'ús habitual. Hi ha diverses biblioteques que permeten enviar text i imatges a pantalles que tinguin aquest controlador, cada una amb funcions i possibilitats diferents. Els exemples que trobareu aquí es basen en la biblioteca SSD1306 creada per Alexey Dynda, que haurem d'instal·lar. Hi ha altres biblioteques que tenen SSD1306 en el nom però potser no funcionaran amb aquesta pantalla i probablement tenen funcions diferents.
La pantalla fa servir les següents potes del microcontrolador:
| Connexió | Pota Feather HUZZAH | Pota MKR WIFI 1010 |
| 3,3 V | 3V | VCC |
| GND | GND | GND |
| SDA | D4 | 11 |
| SCL | D5 | 12 |
A banda de totes les funcions que hi ha per mostrar text, gràfics o altres elements a la pantalla, hi ha unes quantes funcions de caire general. Podem veure aquestes funcions en ús en els exemples dels següents apartats.
Llista de les funcions d'ús general
| Funció | Ús | Paràmetres | Comentaris |
| ssd1306_128x64_i2c_init | Inicialitza una pantalla I2C de 128 ⨯ 64 | ||
| ssd1306_displayWidth | Retorna l'amplada de la pantalla en píxels | ||
| ssd1306_displayHeight | Retorna l'alçada de la pantalla en píxels | ||
| ssd1306_clearScreen | Esborra la pantalla | Deixa la pantalla negra | |
| ssd1306_fillScreen | Omple la pantalla amb un patró | Patró (8 bits) [0 a 255] | Posant 0 deixa la pantalla negra. Posant 255 encén tots els píxels. El patró correspon a 8 píxels verticals, on el bit menys significatiu és el píxel superior. Un patró entre 0 i 255 donarà franges horitzontals |
